Popis:

Řada SS je vysoce účinný usměrňovač Schottky s nízkou ztrátou výkonu. Struktura nohy spojená klipem poskytuje vysoký tepelný výkon a nízký elektrický odpor. tento usměrňovač je určen výhradně pro aplikace s volnoběhem, sekundárním usměrněním a ochranou proti přepólování.

Funkce:

● Pro povrchovou montáž

● Snadný výběr a umístění

● Vedení většinového nosiče z kovu na křemíkový usměrňovač

● Nízká ztráta energie, vysoká účinnost

● Vysoká proudová kapacita nízká VF

● Schopnost vysokorychlostního rázového proudu

● Plastový materiál použitý nosiče Underwriters

● Laboratorní klasifikace 94V-0

● Epitaxní konstrukce

● Vysokoteplotní pájení: 260C /10 sekund na svorkách

● Usměrňovače kovu na křemík, vodivost většiny nosičů

● Pokles napětí v dopředném směru

Aplikace:

● Tento produkt je určen pro všeobecné použití a je vhodný pro mnoho různých aplikací.

Mechanické údaje:

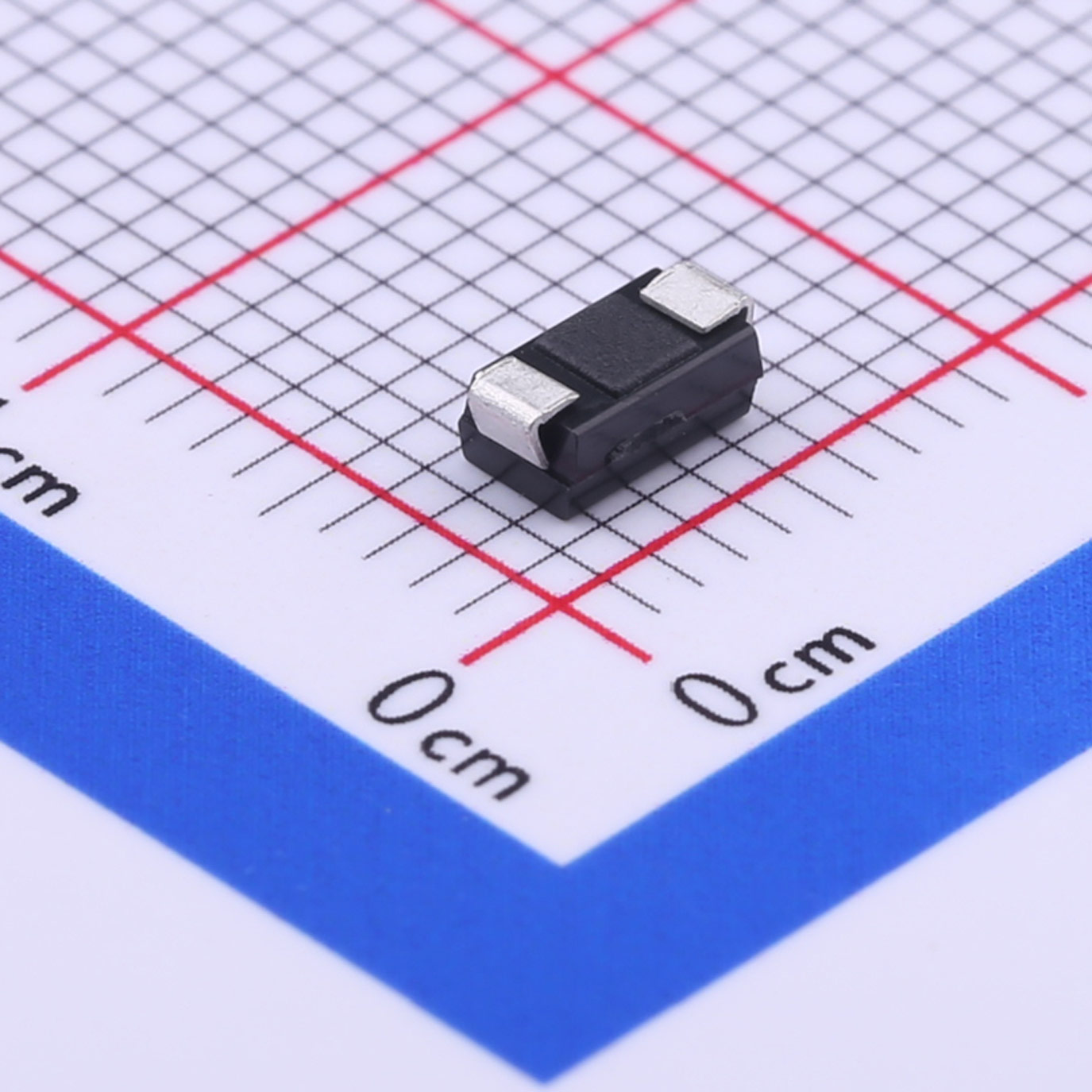

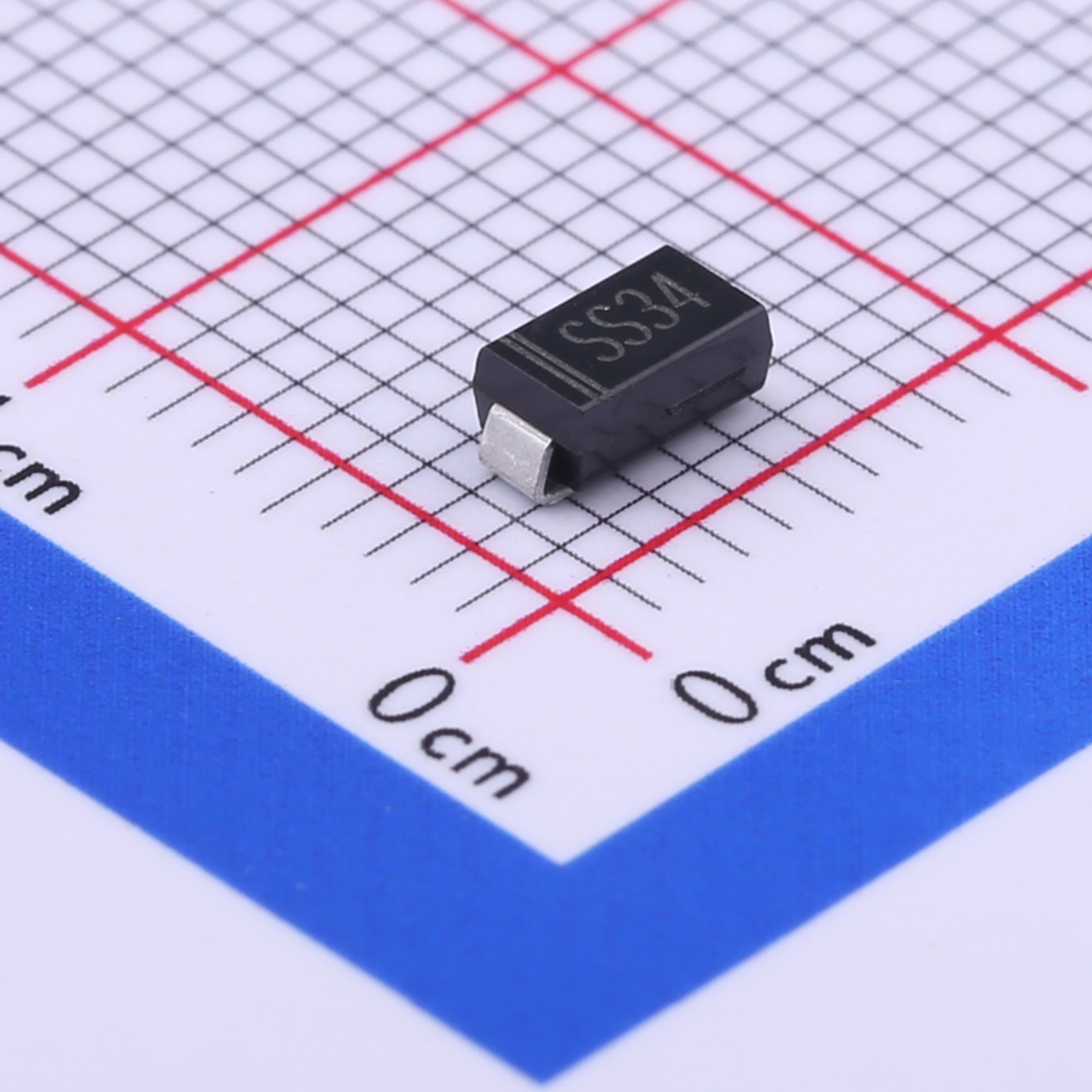

● Pouzdro: JEDEC DO-214AC Lisovaný plast

● Koncovky: Čistě pocínované, bez olova

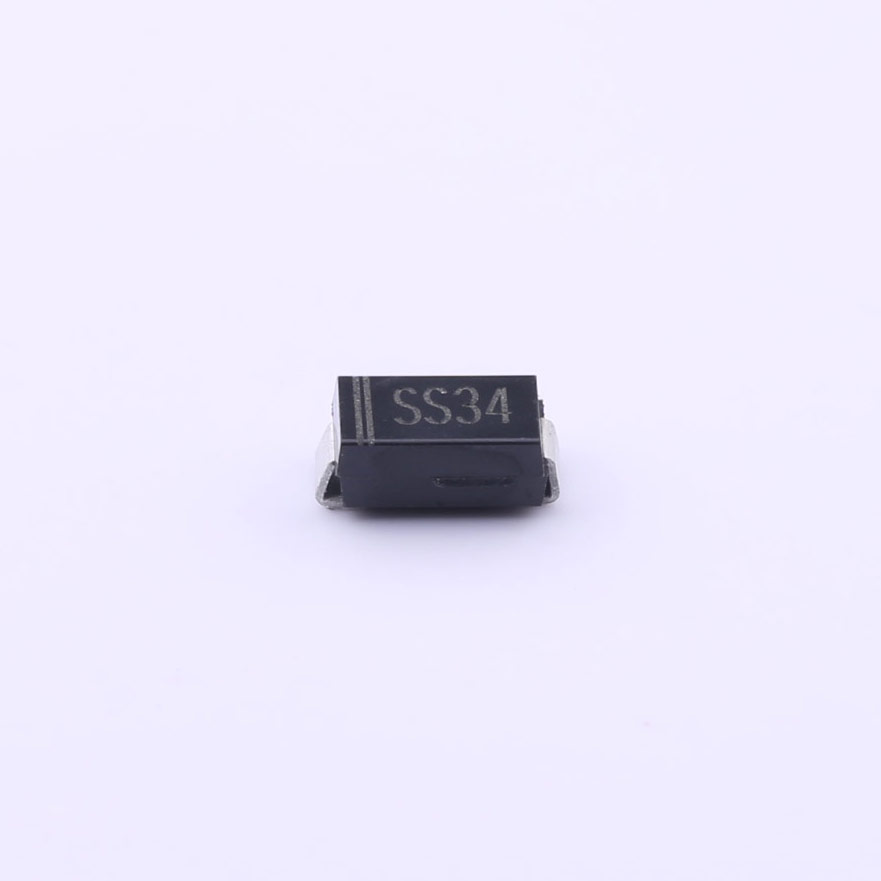

● Polarita: Označuje se katodovým pásem

● Balení: 16mm páska na EIA STD RS-481

Rychlé referenční údaje:
