S8550 PNP Bipolární tranzistor SOT-23 S8550 PNP Bipolární tranzistor SOT-23 S8550 PNP Bipolární tranzistor SOT-23

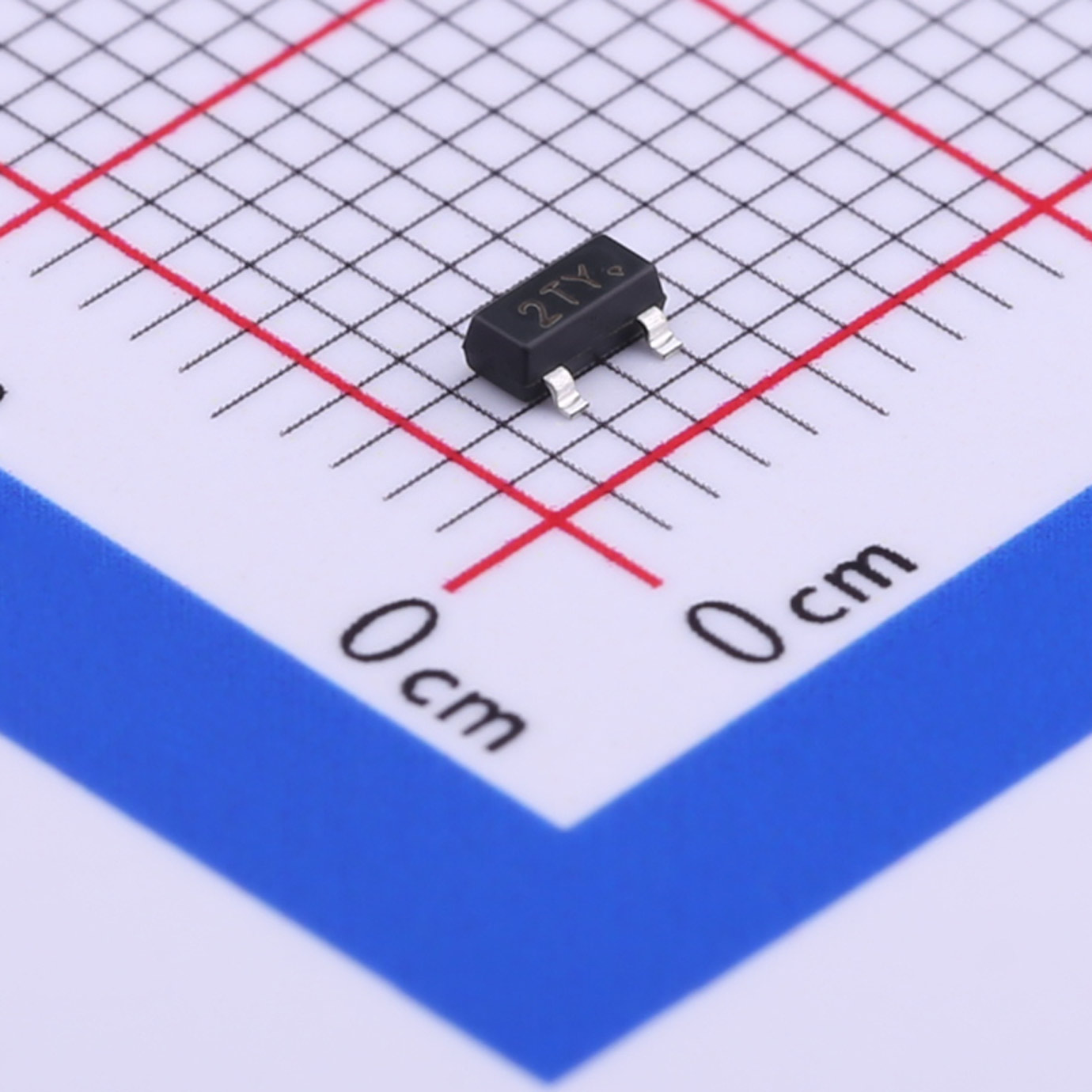

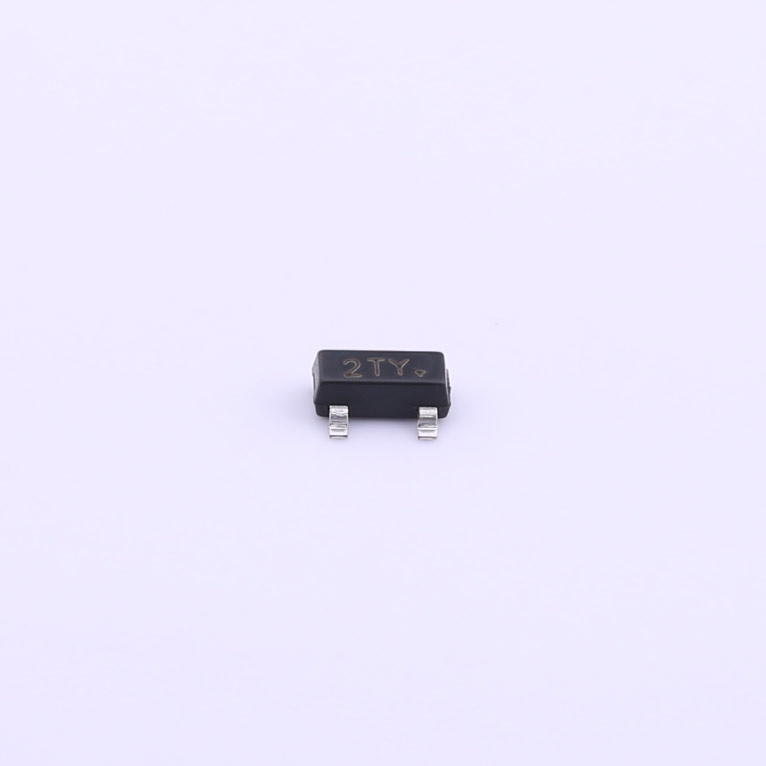

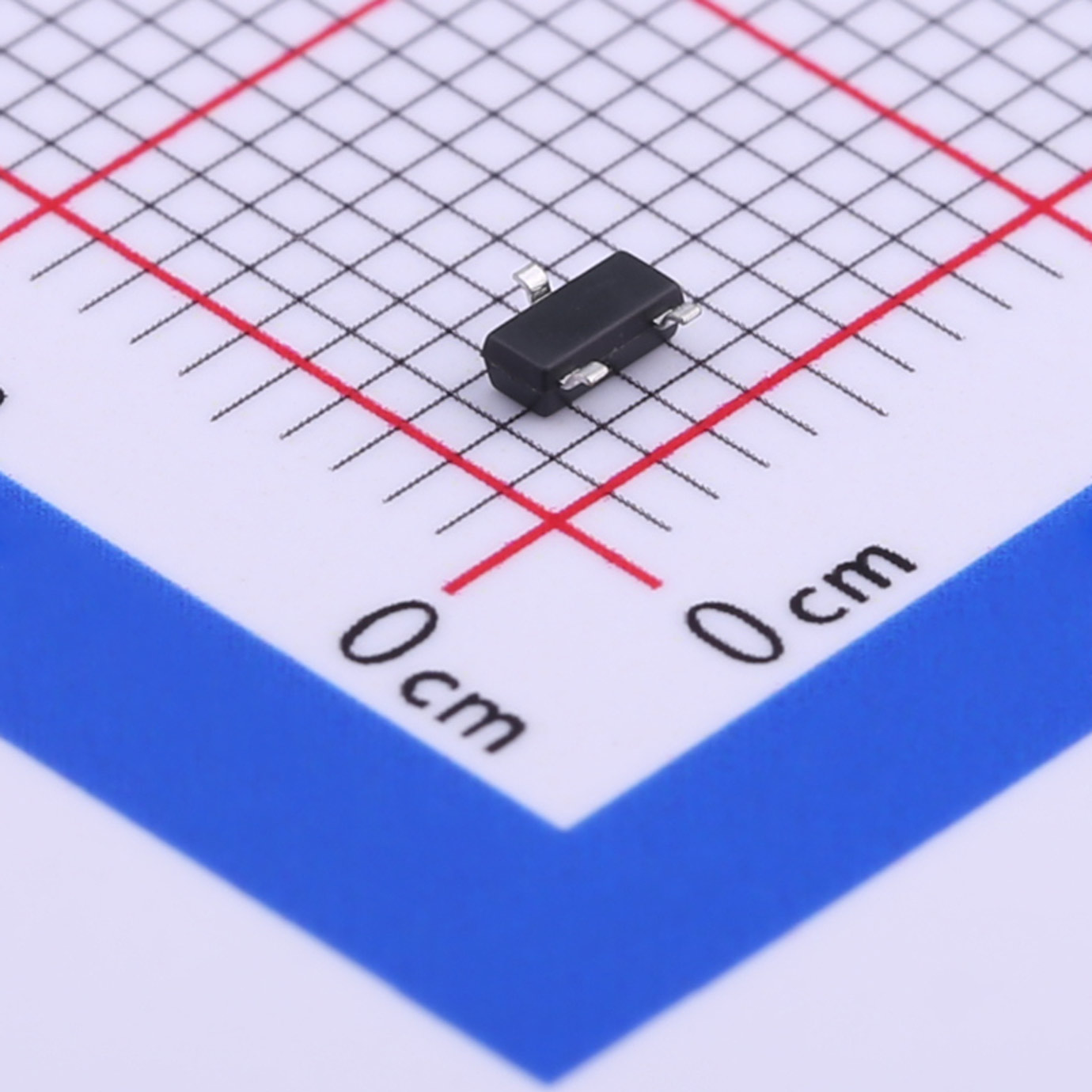

S8550 PNP Bipolární tranzistor SOT-23
VGenerální ředitel(V): -25V
IC(A): -0.5A
PD(W): 0.3W
VCE (sat)(V): -0.6V
fT(MHz): 150 MHz
Balení: SOT-23

Podrobnosti o produktu

Naše přednosti:

Čínské výrobní procesy prošly léty iterací, jejichž výsledkem jsou vyspělé a spolehlivé technologie. Mnoho mezinárodních společností volí outsourcing výroby v Číně. Jako výrobce elektronických součástek v Číně mohou naše produkty plně nahradit produkty velkých mezinárodních značek v 99 % aplikací bez nutnosti testování. Naše produkty se mohou pochlubit vysokou konzistencí kvality, rozumnými cenami, dostatkem zásob, flexibilními dodávkami, krátkými dodacími lhůtami a profesionálním poprodejním servisem.

Popis:
S8550 je vysoce výkonný bipolární spoj PNP Tranzistor (BJT) navržený pro všeobecné spínací a zesilovací aplikace. Tento tranzistor, zapouzdřený v kompaktním pouzdře SOT-23, nabízí efektivní provoz a všestrannost v široké řadě elektronických obvodů.

Funkce:

● Jmenovité napětí: Podporuje maximální napětí kolektor-emitor (Vceo) -25 V, vhodné pro obvody vyžadující provoz se záporným napětím.
● Manipulace s proudem: Schopný zpracovat až 500 mA kolektorového proudu (Ic), díky čemuž je ideální pro spínací úlohy středního proudu.
● Ztrátový výkon: Ztrátový výkon (Pd) 0.3 W zajišťuje spolehlivý výkon při typických podmínkách zatížení.
● Nízké saturační napětí: VCE(sat) -0.6V při 100mA kolektorového proudu a 10mA základního proudu, minimalizující ztrátu energie během spínacích operací.
● Vysokofrekvenční odezva: Přechodová frekvence (fT) 150 MHz umožňuje spolehlivý vysokofrekvenční provoz v různých aplikacích zpracování signálu.
● Kompaktní balení: Je umístěno v pouzdře SOT-23, poskytuje malé rozměry a snadnou integraci na desky s plošnými spoji (PCB).
● Široký rozsah provozních teplot: Schopný pracovat v prostředích od -55 °C do +150 °C, vhodný pro průmyslové, automobilové a spotřební elektronické aplikace.


Aplikace:
Tranzistor S8550 je vhodný pro širokou škálu elektronických aplikací, včetně:

● Spínací obvody: Používají se v obvodech správy napájení, reléových ovladačích a dalších aplikacích vyžadujících účinné spínání středních proudů.
● Zesílení signálu: Ideální pro použití v audio zesilovačích, obvodech pro úpravu signálu a dalších aplikacích vyžadujících spolehlivé zesílení malého signálu.
● Regulace napětí: Integrováno do regulátorů napětí a DC-DC měničů pro efektivní řízení spotřeby v přenosných elektronických zařízeních.
● Radiofrekvenční (RF) aplikace: Používá se v RF zesilovačích, oscilátorech a modulátorech, kde je kritický vysokofrekvenční výkon.
● Automobilová elektronika: Používá se v automobilových řídicích systémech, senzorových rozhraních a obvodech ovládání osvětlení díky svému robustnímu výkonu a kompaktní velikosti.
